| 是否进口：否 | 产地：浙江温州 | 加工定制：否 |
| 品牌：玮肯防爆 | 型号：ZBZ-4.0M/1140 | 产品名称：矿用隔爆型照明信号保护装置 |
| 适用范围：煤矿，石油，石化 | 货号：378 | 用途：矿用，煤炭行业 |
| 产品认证：ccc | 特色服务：1 | 订货号：022 |
| 最小包装数：1 | 物料编号：67 | 是否跨境货源：否 |

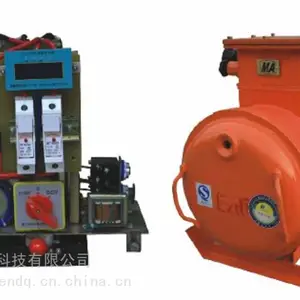

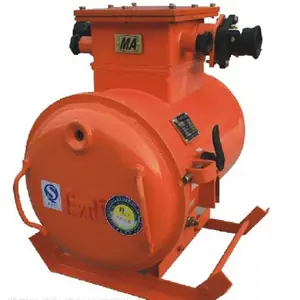

ZBZ-4.0M/1140矿用隔爆型照明信号开关
一、适用范围
1、用途
本装置为煤矿井下127V照明及信号负载的供电、电源控制以及短路、漏电保护等综合防爆电气设备，可以取代现有的2.5KVA或4KVA干式变压器及手动防爆开关的多体控制方式。
2、适用条件ZBZ-4.0M/1140矿用隔爆型照明信号开关：
（1）海拔不超过2000米；
（2）周围介温度不高于+40℃，不低于-25℃；
（3）周围空气的相对湿度不大于97±2%；
（4）在无强烈颠簸振动以及垂直倾斜不超过15度的地方；
（5）现列足以腐包蚀金属和破坏绝缘的气体与蒸汽的环境中；
（6）可用于有煤尘、瓦斯危险的矿井中。
3、型号意义：ZBZ-4.0M/1140矿用隔爆型照明信号开关
1、型号：ZBZ-4.0M
2、基本参数
主变压器
额定容量 2.5（KVA） 4（KVA）
额定电压（V） 660、380/133 1140、660/133 660、380/133 1140、660/133
额定电流（A） 2.19、3.79/10.85 1.27、2.19/10.85 3.05、6.08/17.4 2.02、3.50/17.4
接线方式 Y、Δ/Y Y、Δ/Δ
允许温升 85K 85K
照明电缆短路护
4KVA 2.5KVA
电流整定值20A 电流整定值12A
6 600 900
4 400 600
2.5 250 400
1.5 150 250
1 100 150
信号电缆短路保护
4KVA 2.5KVA
电流整定值10A
(1000米档) 电流整定值4.5A
(1000米档)
6 1058 1800
4 705 1500
2.5 441 1000
1.5 264 650
1 176 450
ZBZ-4.0M/1140矿用隔爆型照明信号开关
照明短路保护动作时间：小于0.1秒，信号短路保护动作时间小于0.1秒。
漏地电阻动作值2KΩ±20%。
漏电闭锁，动作值为漏电动作值为4KΩ， 解锁值为漏电动作值的7KΩ。
漏电保护动作时间小于0.1秒。
工作电压允许波动范围：Ue±10%。
过/欠压保护，当系统电压大于额定电压的125%时动作。当电压系统小于额定电压的65%时,延时10秒动作。
外形尺寸480×740×605（2.5KVA）480×625×614（4KVA）。
三、结构概述ZBZ-4.0M/1140矿用隔爆型照明信号开关
